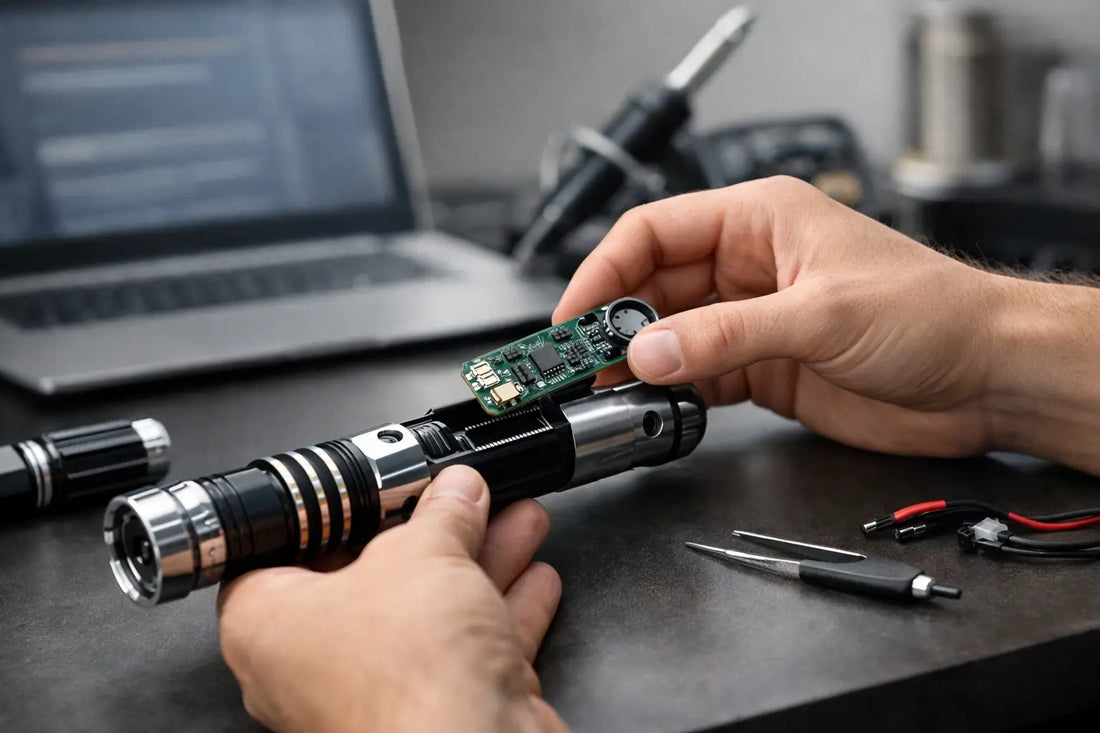

Comment installer Saber Soundboard

La manière la plus rapide de gâcher une construction de sabre prometteuse est de bâcler l'électronique. Si vous apprenez à installer un module sonore de sabre pour la première fois, le véritable défi n'est pas la carte elle-même, mais la planification de l'espace du châssis, du routage des câbles, de la configuration de l'alimentation et de la disposition des interrupteurs avant de réaliser la moindre soudure. Une installation propre garantit un allumage fiable, un son stable, un "smooth swing" réactif et un sabre qui pourra être réparé ultérieurement.

Pour les amateurs qui construisent une configuration source de sabre laser Neopixel personnalisé ou qui améliorent une poignée plus ancienne, le module sonore est le cœur de tout le système. Il contrôle les effets de la lame, la sortie du haut-parleur, la réponse au mouvement, les sons de démarrage et souvent le comportement de charge, selon la plateforme. Que vous travailliez avec un Proffie, un noyau de style Xenopixel, un Golden Harvest ou un autre module de qualité passionné, le processus d'installation suit la même logique de base : faire correspondre les besoins en alimentation, protéger la carte et construire pour la durabilité.

Ce dont vous avez besoin avant d'installer un module sonore de sabre

Avant de toucher un fer à souder, assurez-vous que vos pièces appartiennent bien à la même construction. L'installation d'un module sonore n'est aussi stable que les composants qui l'entourent. L'intérieur de votre poignée doit avoir suffisamment de place pour le module, la batterie, le haut-parleur, l'ensemble interrupteur et le châssis. Si les tolérances sont trop serrées, les fils peuvent se pincer, les connexions échouer et le module peut court-circuiter contre le corps métallique.

Au minimum, vous avez besoin d'un module sonore compatible, d'une batterie rechargeable avec le bon courant de décharge, d'un haut-parleur, d'interrupteurs, d'un châssis et d'un module LED ou d'une configuration de connecteur Neopixel. La plupart des constructeurs utilisent également de la gaine thermorétractable, des fils de calibre approprié, un fer à souder de qualité, du flux, des pinces et un multimètre. Si votre poignée utilise un accès USB ou une charge embarquée, prévoyez-le maintenant, et non après que le module soit enterré dans le châssis.

Le choix du module est important car chaque plateforme a des dispositions de broches, un comportement du micrologiciel et une complexité de configuration différents. Un débutant peut préférer un noyau préconfiguré ou un module plus simple avec moins d'étapes de codage personnalisées. Un constructeur plus avancé peut vouloir un contrôle approfondi du style de la lame, un réglage des gestes et une personnalisation du profil, même si la configuration prend plus de temps.

Comment installer les composants du module sonore du sabre sans créer de problèmes plus tard

L'installation la plus intelligente commence à sec. Cela signifie placer d'abord tous les composants dans le châssis sans les souder de manière permanente. Testez la position de la batterie, l'orientation du haut-parleur, le support du module et si les fils de l'interrupteur ont suffisamment de jeu pour survivre au réassemblage.

Si le module peut bouger à l'intérieur du châssis, corrigez cela avant de continuer. Le mouvement exerce une contrainte sur les broches, en particulier les petites broches de données et d'interrupteur que l'on trouve sur de nombreux modules modernes. Vous voulez que le module soit fixé par un châssis spécialement conçu, et non qu'il flotte à l'intérieur de la poignée, enveloppé d'espoir et de ruban isolant.

Commencer par le plan de câblage

Chaque installation de sabre sérieuse nécessite un schéma de câblage, même si vous pensez que la disposition est simple. Dessinez-le à la main si nécessaire. Marquez le positif et le négatif de la batterie, les fils du haut-parleur, les fils des interrupteurs, les connexions LED ou pixel, et le comportement du port de recharge si votre construction en utilise un.

C'est là que de nombreux installateurs novices rencontrent des problèmes. Ils se fient à leur mémoire, inversent une paire de fils et se retrouvent à traquer les défauts une fois la poignée entièrement assemblée. Une carte de câblage de cinq minutes peut faire gagner des heures de reprise.

La batterie et l'alimentation méritent une attention particulière

Votre configuration de batterie n'est pas l'endroit où improviser. Utilisez la bonne chimie de batterie et le bon courant de décharge pour le type de lame et les exigences du module. Les systèmes Neopixel consomment plus d'énergie qu'une simple configuration LED interne, donc votre câblage et votre choix de batterie doivent supporter cette charge.

Gardez les fils de la batterie bien rangés et isolés. Un court-circuit dans une poignée métallique peut tuer le module instantanément. Si votre module prend en charge un port de recharge ou une configuration de charge protégée, câblez-le exactement comme l'exige le fabricant. Sinon, utilisez une approche de batterie amovible plutôt que de forcer une fonction de charge non prise en charge dans la construction.

Soudure du module

Étainez d'abord vos fils, puis étamez légèrement les broches. Ne noyez pas le module dans l'étain. Les modules sonores de sabre sont compacts, et le pontage des broches adjacentes est plus facile que la plupart des constructeurs ne le pensent. Utilisez juste assez de chaleur pour former le joint et quitter la broche proprement.

Travaillez des connexions les moins encombrantes aux plus encombrées. Dans de nombreuses constructions, cela signifie commencer par les connexions de la batterie, du haut-parleur et des interrupteurs avant de terminer par les lignes de données des pixels ou les LED d'accentuation. Gardez les longueurs de fils réalistes. Un fil supplémentaire fourré dans un châssis peut créer des points de pression et rendre la maintenance misérable, mais des fils coupés trop courts peuvent se casser lors du réassemblage.

Si c'est votre première installation, utilisez des mains tierces ou un support de module. Essayer d'équilibrer le module, la soudure, le fil et le fer en même temps se termine généralement par une broche soulevée ou un doigt brûlé.

Choix courants d'ajustement pour différentes constructions de sabres

Toutes les installations ne sont pas conçues pour la même mission. Un sabre d'exposition peut tolérer des internes plus serrés s'il est rarement ouvert. Un sabre de duel lourd nécessite une décharge de traction plus propre, une meilleure rétention du châssis et une meilleure résistance aux chocs autour de la batterie et du haut-parleur.

Une poignée réplique vous offre souvent moins de liberté intérieure car la forme externe prime. Une poignée personnalisée vous donne généralement plus de place pour une conception de châssis intelligente et un placement plus facile des interrupteurs. Ce compromis est important. La poignée la plus fidèle à l'écran n'est pas toujours la plateforme la plus facile pour une première installation de module sonore.

Pour les sabres Neopixel, la zone du connecteur de lame mérite une attention particulière. Vos lignes positives, négatives et de données nécessitent des joints solides et un routage propre pour que la lame s'insère correctement à chaque fois. Des connexions faibles ici peuvent provoquer des scintillements, des allumages défaillants ou des effets intermittents qui ressemblent à un mauvais module alors que le problème réel est mécanique.

Tests avant l'assemblage final

La meilleure réponse à la question de savoir comment installer des systèmes de modules sonores de sabre en toute sécurité est simple : tester par étapes. Ne câblez pas l'ensemble de la construction, ne fermez pas la poignée et n'espérez pas le meilleur. Alimentez le module de manière contrôlée et confirmez chaque fonction au fur et à mesure.

Commencez par vérifier la continuité et assurez-vous qu'il n'y a pas de courts-circuits involontaires. Ensuite, alimentez le module et vérifiez le son de démarrage, la réponse de l'interrupteur et la sortie du haut-parleur. Après cela, testez le système de lame, la réponse au mouvement et le comportement de charge, le cas échéant. Si le sabre a plusieurs interrupteurs, confirmez que chaque entrée fait ce qu'elle est censée faire.

Un multimètre est votre meilleur allié ici. Il vous aide à détecter l'inversion de polarité, les connexions mortes et les mauvais joints avant qu'ils ne deviennent des erreurs coûteuses. Si quelque chose ne fonctionne pas, arrêtez-vous et dépannez avec le châssis exposé. Une fois la poignée fermée, chaque diagnostic devient plus lent.

Attention à ces erreurs courantes

De nombreuses installations ratées sont dues à la même poignée de problèmes. Des soudures froides peuvent passer une vérification rapide et ensuite échouer après un petit mouvement. Une polarité inversée du haut-parleur peut ne pas détruire la construction, mais un mauvais câblage du haut-parleur peut produire un son faible ou déformé. Des interrupteurs mal câblés peuvent faire apparaître le module comme mort alors que le vrai problème est juste un câblage d'activation incorrect.

L'autre problème majeur est une mauvaise isolation. Dans une poignée métallique, un fil exposé ou un point de contact non protégé peut court-circuiter dès que le châssis bouge. La gaine thermorétractable, un routage approprié et un réassemblage soigné ne sont pas des détails facultatifs. C'est ce qui rend le sabre fiable.

Micrologiciel, polices sonores et configuration après installation

L'installation du module ne représente que la moitié du travail. Une fois le matériel stable, configurez correctement la partie logicielle. Cela signifie charger les polices sonores correctement, vérifier les profils de lame, régler le nombre de LED pour les constructions Neopixel, et confirmer la sensibilité au mouvement et les niveaux de volume.

Différents modules gèrent cela de manière très différente. Certains sont conviviaux pour les débutants et basés sur des menus. D'autres récompensent les constructeurs avancés par une personnalisation approfondie mais exigent une structure de fichiers et une édition de configuration minutieuses. Aucune approche n'est meilleure dans tous les cas. Si vous souhaitez une commodité prête à l'emploi, un écosystème plus simple a du sens. Si vous souhaitez des styles d'allumage entièrement personnalisés, des commandes gestuelles et une gestion des profils, attendez-vous à une courbe d'apprentissage plus raide.

Pour de nombreux constructeurs, c'est là qu'un noyau pré-construit d'un détaillant spécialisé prend tout son sens. Il réduit la complexité du soudage et diminue les risques de problèmes de compatibilité tout en vous offrant une expérience de sabre de qualité passionné.

Quand l'installer soi-même et quand acheter un noyau

Si vous aimez le travail électronique, avez des compétences de base en soudure et souhaitez une disposition interne vraiment personnalisée, l'installation de votre propre module peut être l'une des parties les plus satisfaisantes de la construction d'un sabre. Vous contrôlez chaque détail, du choix du haut-parleur à la sensation de l'interrupteur en passant par l'organisation du châssis.

Si votre objectif principal est d'obtenir un sabre prêt au combat rapidement, un noyau complet est souvent la solution la plus intelligente. Cela est particulièrement vrai pour les constructeurs novices, les poignées répliques avec un espace limité, ou toute personne qui souhaite un son de qualité supérieure et des performances Neopixel sans risquer d'endommager un module coûteux. Galactic Saber Store s'adresse aux deux types de fans - le constructeur qui veut des pièces et le collectionneur qui veut une configuration polie et prête à l'emploi.

Une bonne installation de module sonore de sabre doit être invisible une fois la poignée fermée. Pas de cliquetis, pas de coupures aléatoires, pas de comportement de charge douteux - juste un allumage propre, un son puissant et un sabre digne de la collection ou du duel.
